THZ1系列中壓斷路器
THZ1系列中壓斷路器可適用于三相交流50Hz、10kV的電力系統中做投切各種不同性質的負荷及頻繁操作的場合。可供工礦、企業、發電廠及變電站電氣設備的保護和控制之用。可配用于KYN28A-12(GZS1)等中置手車式開關柜及XGN固定式開關柜。
主要技術參數
| 參數 | 描述 | ||
| 極數 | 3P | ||
| 額定電流 | 630 1250 | 630 1250 1600 2000 | 1250 1600 2000 |
| 額定工作電壓（kV） | 12 | ||
| 額定工頻耐受電壓（1min）(kV) | 相間、對地42，斷口48 | ||
| 額定雷電沖擊耐受電壓（峰值）(kV) | 相間、對地75，斷口85 | ||
| 額定頻率(Hz) |
|
||
| 額定短路開斷電流(kA) | 20、25 | 31.5 | 40 |
| 額定短路關合電流（峰值）(kA) | 50、63 | 80 | 100 |
| 額定短時耐受電流(kA) | 20、25 | 31.5 | 40 |
| 額定峰值耐電流(kA) | 50、63 | 80 | 100 |
| 額定短路持續時間(S) | 4 | ||
| 額定操作順序 | O—0.3s—CO—180s—CO | O—180s—CO—180s—CO | |
| 額定短路開斷電流開斷次數(次) | 50 | 30/50 | |
| 額定操作電壓(V) | AC/DC220、 AC/DC110 | ||
| 動、靜觸頭允許磨損累計厚度(mm) | 3 | ||
| 機械壽命 | 30000 | 20000/30000（定制） |
|
工作及安裝環境
環境溫度：周圍空氣溫度不超過+40℃，最低周圍溫度為-15℃，且24h內平均溫度值不超過+35℃
大氣條件：平日平均值不大于95%，平均值不大于90% ，水蒸汽壓力的平均值不大于2.2KPa，月水蒸汽壓力平均值不大于1.8KPa
安裝位置：周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃性氣體、蒸汽、鹽霧的污染
海拔高度：安裝地點在海拔超過1000m、周圍空氣溫度超過正常使用條件規定的現值或高濕易產生凝露的地方，請與我們協商定制
安裝類別：斷路器主電路及電壓脫扣器線圈、電源變壓器初級線圈為IV級，輔助電路，控制電路為III級

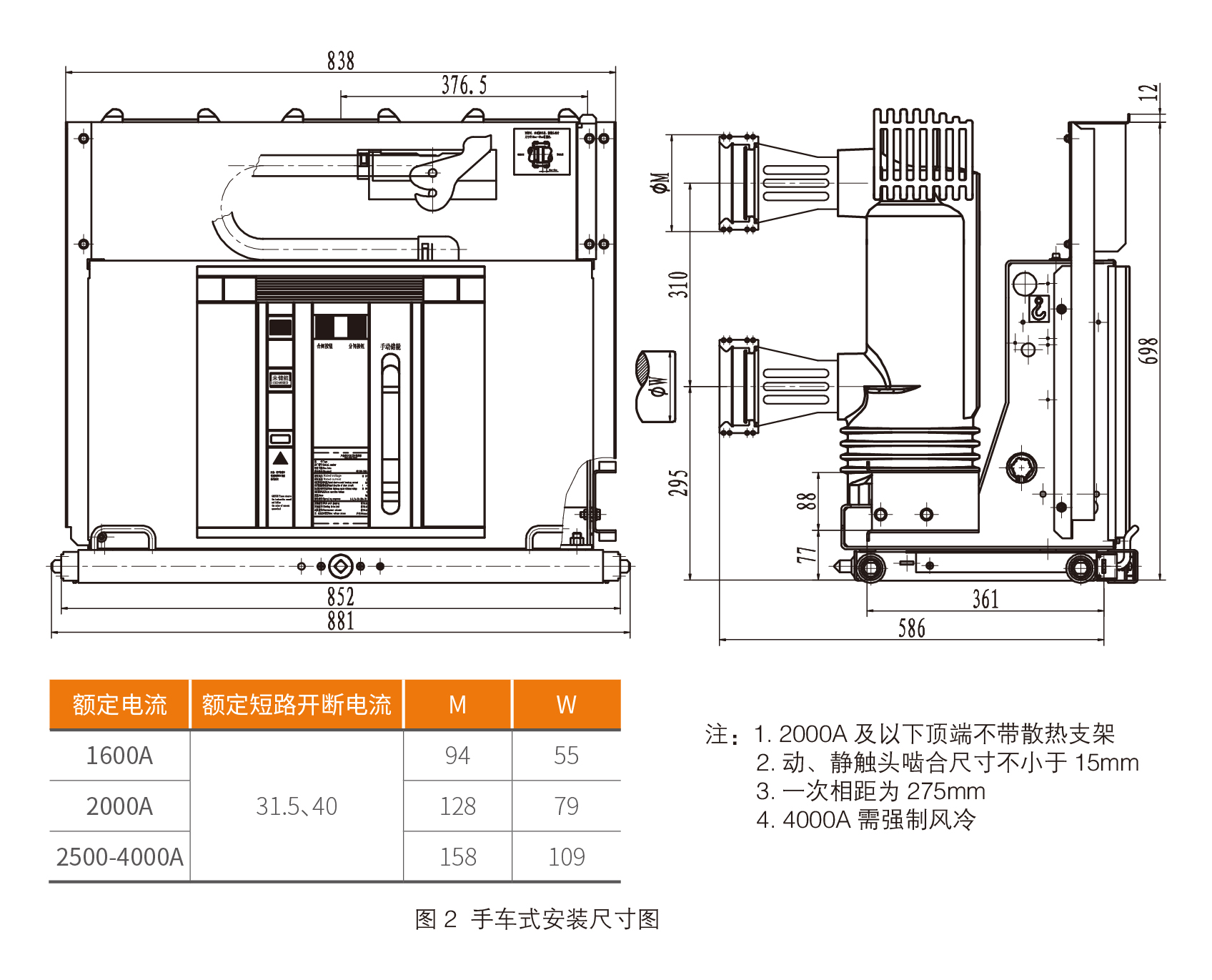

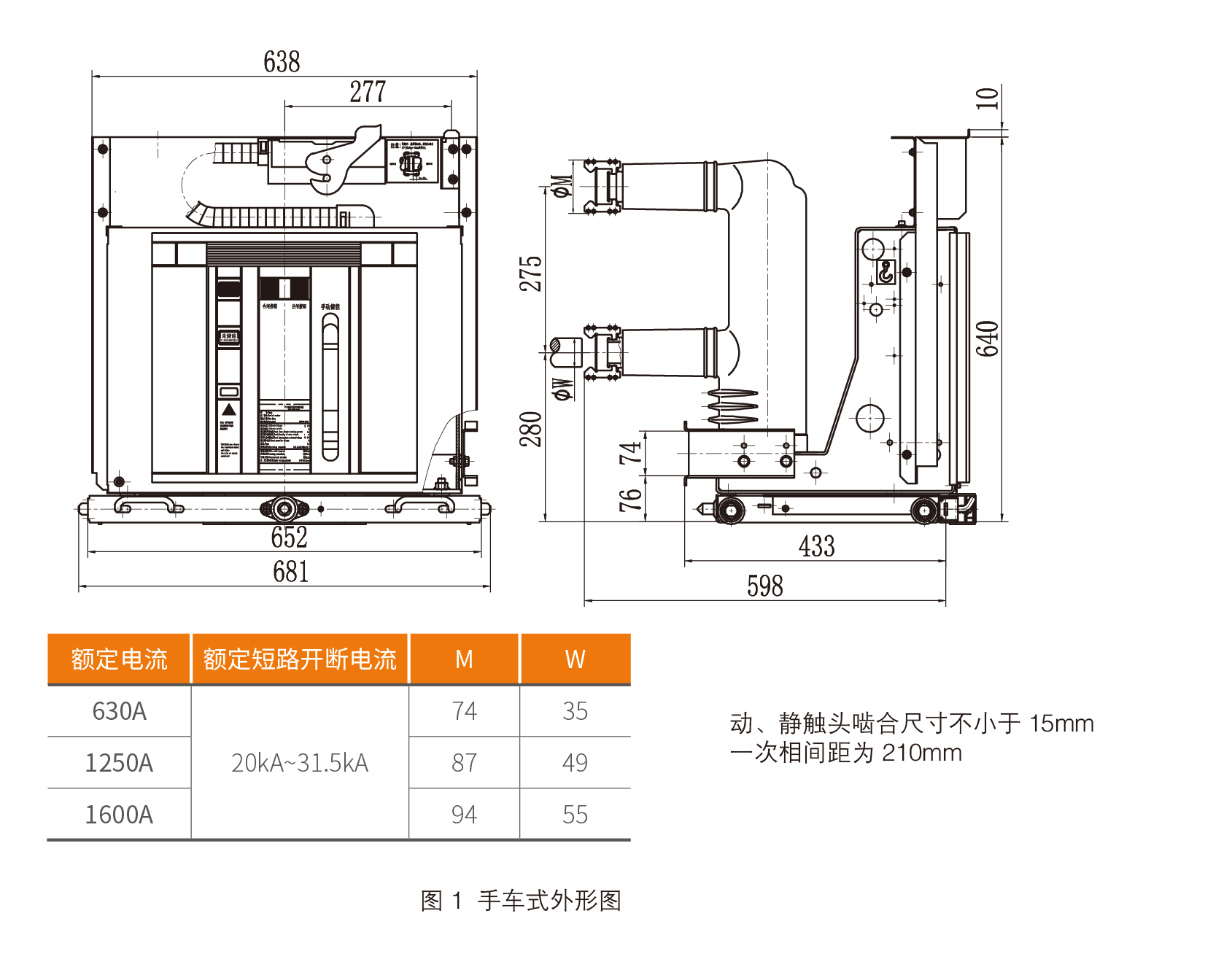

安裝尺寸
產品認證
| 標準：
GB1984-2003 高壓交流斷路器 GB/T11022-1999 高壓開關設備和控制設備標準得共用技術要求 IEC62271-100 高壓交流斷路器 DL/403 12-40.5 戶內高壓真空斷路器訂貨技術條件 |
