Te-I系列物聯網采集模塊
Te-I系列物聯網采集模塊是針對住宅、工業及商業建筑的改造市場開發的導軌式物聯網電表，可根據回路數、監測功能等不同需求靈活搭配 隨意組合，插拔式接線最大限度的降低改造成本與周期。
主要技術參數
| 參數 | Te-IM20 | Te-IM10 | Te-IPQ10 | Te-IF10 |
| 工作電源 | 85-265VAC，50Hz | 需要Te-IM20直接供電 | 需要電源模塊Te-IC20供電 | 需要電源模塊Te-IC20供電 |
| 功耗 | <250mW | |||
| 電壓輸入 | 3x220（380）V | 無 | ||
| 電流輸入 | 5A/2.5mA、100A/100mA、250A/100mA、400A/100mA、800A/100mA | 無 | ||
| 剩余電流監測范圍 | 無 | 20-1200mA | ||
| 測量 | 三相電壓、電流、有功功率、無功功率、視在功率 | 三相電壓、電流、有功功率、無功功率、 視在功率、諧波畸變 | 剩余電流、溫度 | |
| 計量 | 三相有功電能、三相無功電能，總有功電能、總無功電能，支持雙向計量，支持12時段的復費率 | 總有功電度、總無功電能 | 無 | |
| 精度等級 | 電壓電流0.2級，功率0.5級，頻率0.01 Hz，功率因素0.5%， 有功電度1級，無功電度2級 | 電壓電流0.2級，功率1級，有功電度2級 | 剩余電流1%，溫度1℃ | |
| DI | 1路 （4KV光耦隔離，220VAC濕節點輸入，輸入阻抗130K） | 1路 （100~240VAC，濕接點輸入） | 無 | |
| DO | 1路S0輸出 （100～240VAC 非隔離可控硅輸出） | 不單獨工作 | ||
| 輸入范圍 | 電壓0-660V AC，電流0-400A開口互感器輸入，頻率45~65Hz | 無 | ||
| 通訊端口 | MODBUS-RTU @ RS485．波特率 支持1200-19200 ，不與擴展通訊模塊共用 | |||
| 安裝方式 | DIN 35mm導軌式 | |||
| 環境 | 工作溫度-20-55℃，存儲溫度-40-85℃，濕度5%-95%無凝露 | |||

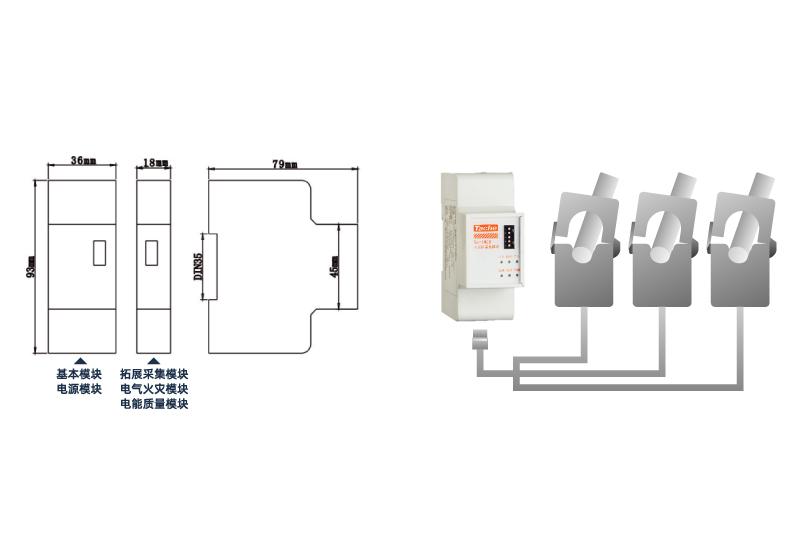

安裝尺寸
產品認證
|
標準：Te-IM20、Te-IM10、Te-IPQ10執行GB/T17215.211-2006，GB/T17215.321-2008； Te-IF10執行GB14287.2/.3-2014 |
